¿Por qué el anillo giratorio es fundamental para el movimiento giratorio de maquinaria pesada y turbinas eólicas?

En el mundo de la maquinaria pesada, existe un componente que permite la rotación bajo cargas inmensas: la corona giratoria. También conocido como rodamiento de plataforma giratoria, este rodamiento de gran escala maneja simultáneamente fuerzas axiales, fuerzas radiales y momentos de vuelco, lo que lo hace indispensable para equipos como excavadoras, grúas, turbinas eólicas y plataformas de trabajo aéreas. Examinamos elAnillo giratoriodeHuaxi, explorando sus principios de diseño, requisitos de materiales y el papel fundamental que desempeña en industrias que van desde la construcción hasta la energía renovable. También analizamos las capacidades de fabricación, los sistemas de calidad y las certificaciones que hacen queHuaxiun proveedor de confianza en este exigente campo.

La "articulación" que mantiene en movimiento a la industria pesada

Imagine una enorme turbina eólica girando sus aspas para enfrentar el viento. O una grúa imponente que gira su pluma para levantar cargas pesadas. O una excavadora que mueve su brazo para excavar en la tierra. En cada una de estas máquinas, hay un único componente que hace posible la rotación: la corona giratoria. A menudo llamado "junta de máquina", este gran cojinete conecta la estructura superior giratoria con la estructura inferior estacionaria, transmitiendo fuerzas enormes y permitiendo un movimiento suave y controlado.

Una corona giratoria no es un rodamiento cualquiera. Por lo general, tiene un diámetro grande (entre 0,4 y 10 metros) y debe soportar cargas combinadas que destruirían los rodamientos estándar. Estas cargas incluyen fuerzas axiales (peso vertical), fuerzas radiales (empujes y tirones horizontales) y momentos de vuelco (fuerzas de inclinación). El diseño de la corona giratoria, con sus elementos rodantes, pistas de rodadura y, a menudo, dientes de engranaje integrados, le permite soportar estas cargas manteniendo un control de rotación preciso.

Brida Jiangyin Huaxi Co., Ltd., una subsidiaria del Grupo Jiangsu Huaxi, fabrica piezas forjadas de tipo anillo y bridas terminadas desde 1984. La compañía produce 35.000 toneladas de piezas forjadas de tipo anillo y 25.000 toneladas de bridas terminadas y accesorios de tubería anualmente, con más de 10.000 especificaciones. SuAnillo giratorioLos productos están hechos de acero inoxidable, acero al carbono, acero aleado y acero dúplex y se exportan a 28 países. Este artículo explora las características, los procesos de fabricación y las aplicaciones que hacen de Huaxi un actor importante en el mercado de anillos giratorios.

Especificaciones técnicas

A continuación se muestra un resumen de las características y capacidades clave delAnillo giratorioproductos deHuaxi.

¿Qué diferencia a una corona giratoria de los rodamientos ordinarios?

Para comprender el valor de una corona giratoria, es útil observar las demandas únicas que debe cumplir.

Capacidad de carga combinada

Una corona giratoria está diseñada para manejar una combinación de fuerzas que destruirían rápidamente un rodamiento estándar. En una grúa, el peso de la carga y la pluma crean un enorme momento de vuelco. En una turbina eólica, el peso de la góndola y las palas genera cargas axiales, mientras que las fuerzas del viento crean cargas radiales y de inclinación. El diseño robusto del anillo giratorio, con pistas de rodadura de gran diámetro y múltiples filas de elementos rodantes, distribuye estas fuerzas de manera efectiva.

Gran diámetro, altura compacta

Las coronas giratorias se caracterizan por su gran diámetro en relación con su altura. Esta forma de "placa" permite montarlos directamente entre las estructuras superior e inferior de una máquina, ahorrando espacio y al mismo tiempo proporcionando la capacidad de carga necesaria. El diámetro puede oscilar entre 200 mm y 10.000 mm o más, según la aplicación.

Dientes de engranaje integrados

Muchos anillos giratorios incluyen dientes de engranaje en el anillo interior o exterior, lo que permite la integración directa con un piñón impulsor. Esto elimina la necesidad de un engranaje separado, simplificando el diseño de la máquina y reduciendo el peso. Las opciones incluyen configuraciones de engranaje interno, engranaje externo o sin dientes.

Flexibilidad de montaje

Los anillos giratorios generalmente se montan utilizando orificios para pernos en los anillos interior y exterior. Esto permite una fácil integración en la estructura de la máquina. Los diseños con bridas con orificios para pernos son comunes, lo que proporciona una fijación segura.

Proceso de fabricación: desde la materia prima hasta el anillo terminado

La producción de una corona giratoria de alta calidad requiere capacidades avanzadas de forjado, mecanizado y tratamiento térmico.Huaxiha invertido mucho en estas áreas.

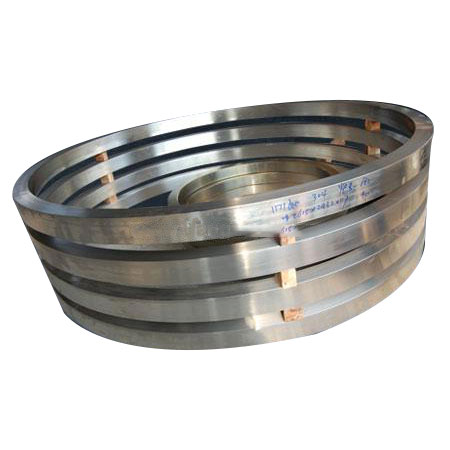

Forja tipo anillo

El proceso comienza con un lingote o palanquilla de acero, que se calienta y luego se forja en forma de anillo.HuaxiUtiliza prensas oleohidráulicas de 3.600 toneladas, molinos de anillos de 5 m y martillos electrohidráulicos para dar forma al material. Este proceso de forjado alinea la estructura de grano del acero, mejorando su fuerza, tenacidad y resistencia a la fatiga.

Mecanizado de precisión

Después de la forja, el anillo se mecaniza con precisión.HuaxiEstá equipado con tornos verticales de 2 a 5 m, perforadoras NC de 5 m y otros equipos avanzados. Estas máquinas producen las dimensiones, orificios para pernos y dientes de engranajes precisos necesarios para el anillo giratorio terminado. El uso de la tecnología CNC garantiza coherencia y precisión.

Tratamiento térmico

El tratamiento térmico es fundamental para lograr las propiedades mecánicas necesarias para los anillos giratorios. El proceso normalmente implica normalizar, recocer, templar y revenir. Para aplicaciones exigentes como las turbinas eólicas, se utilizan materiales como el 42CrMo4V, que requieren parámetros de tratamiento térmico específicos para lograr la resistencia y tenacidad requeridas.

Control de Calidad e Inspección

Huaxicuenta con un perfecto sistema de garantía de calidad y un completo conjunto de modernos equipos de inspección fisicoquímica. El departamento de calidad reporta directamente al Director General y controla estrictamente cada paso del proceso productivo. Esto garantiza que los materiales no conformes nunca entren al almacén, pasen al siguiente proceso ni salgan de la fábrica.

Aplicaciones en industrias clave

ElAnillo giratoriodeHuaxise utiliza en una amplia variedad de industrias donde las cargas pesadas deben girar de manera confiable.

• Energía eólica– Los anillos giratorios son componentes críticos en las turbinas eólicas, utilizados en el sistema de orientación (para girar la góndola hacia el viento) y el sistema de inclinación (para ajustar el ángulo de la pala). Los anillos deben soportar condiciones climáticas extremas y proporcionar un funcionamiento fiable durante décadas.

• Construcción y Excavación– Las excavadoras, grúas y plataformas de trabajo aéreas dependen de coronas giratorias para su movimiento de rotación. Estas máquinas operan en entornos exigentes con cargas pesadas y movimientos frecuentes, a menudo oscilantes.

• Manejo de materiales– Las grúas portuarias, los descargadores de barcos y los apiladores recuperadores utilizan anillos giratorios para rotar sus plumas y equipos de manipulación. Los anillos deben soportar cargas elevadas y ciclos de trabajo frecuentes.

• Equipo de minería– La maquinaria minera a gran escala, como las dragas y las excavadoras de rueda de cangilones, utilizan anillos giratorios para sostener y rotar sus enormes estructuras.

• Marino y Offshore– Los anillos giratorios se utilizan en grúas de barcos, grúas de plataformas marinas y otras aplicaciones marinas donde la resistencia a la corrosión y la confiabilidad son primordiales.

• Maquinaria Industrial– Muchos tipos de equipos industriales, desde robótica hasta plataformas giratorias, utilizan anillos giratorios para un control de rotación preciso.

Preguntas frecuentes

P: ¿Qué es una corona giratoria y para qué sirve?

R: Una corona giratoria, también conocida como rodamiento giratorio, es un rodamiento grande que puede soportar simultáneamente fuerzas axiales, fuerzas radiales y momentos de vuelco. Permite que una estructura gire mientras soporta cargas pesadas. Las aplicaciones incluyen grúas, excavadoras, turbinas eólicas y plataformas de trabajo aéreas.

P: ¿Qué materiales se utilizan en las coronas giratorias?

R: Los materiales comunes incluyen 50Mn, 42CrMo y C45. Para aplicaciones exigentes como turbinas eólicas, se utilizan materiales de mayor calidad como 42CrMo4V.Huaxiofrece coronas giratorias en acero al carbono, acero inoxidable, acero aleado y acero dúplex.

P: ¿Se puede personalizar el anillo giratorio?

R: Sí.HuaxiPuede producir anillos giratorios según los dibujos o muestras del cliente. Las opciones incluyen diferentes diámetros, configuraciones de engranajes (internos, externos o sin dientes) y patrones de orificios de montaje.

P: ¿Qué certificaciones posee Huaxi para la producción de anillos giratorios?

A:Huaxiposee ISO9001, TUV Rheinland ISO9001 y PED alemán, autorización de la Sociedad de Clasificación de China, evaluación de empresa exportadora AQSIQ Clase A y aprobación de fábrica BV. Estas certificaciones demuestran el cumplimiento de los estándares internacionales de calidad y seguridad.

P: ¿Qué industrias utilizan coronas giratorias?

R: Los anillos giratorios se utilizan en energía eólica, construcción y excavación, manipulación de materiales, minería, marina y offshore, y maquinaria industrial en general.

P: ¿Cuál es el rango de diámetro típico de una corona giratoria?

R: El diámetro de una corona giratoria suele oscilar entre 0,4 y 10 metros, y algunas aplicaciones requieren tamaños incluso mayores.

Conclusión

ElAnillo giratoriodeHuaxi es un componente crítico en la maquinaria que impulsa la industria moderna. Su capacidad para manejar cargas combinadas y al mismo tiempo permitir una rotación suave y controlada lo hace esencial para aplicaciones que van desde turbinas eólicas hasta equipos de construcción. El proceso de fabricación, desde la forja tipo anillo hasta el mecanizado de precisión y el tratamiento térmico, requiere capacidades avanzadas y un riguroso control de calidad, áreas en las queHuaxiha invertido significativamente.

Con más de 35.000 toneladas de producción anual de forjado tipo anillo, una base de equipos integral y un conjunto de certificaciones internacionales,Huaxise ha posicionado como un socio capaz para clientes en 28 países. La capacidad de la empresa para producir productos estándar y personalizados, combinada con su compromiso con la calidad, la convierte en una fuente confiable de coronas giratorias y componentes relacionados.

Si está buscando un proveedor confiable de anillos giratorios para su aplicación industrial, de energía eólica o de construcción, o si tiene preguntas sobre especificaciones personalizadas y precios, lo alentamos acontactoConnecticuta nosotros hoy.
